膜片干式真空泵

DA(P/T/L)系列

DAP-12S

概要

通过橡胶薄膜(膜片)的往复运动而排气的真空泵。 结构简单,易于操作。 DA系列是标准型。

特点及使用时的注意事项

  • 膜片泵通过橡胶膜片的往复运动来形成真空。泵体结构采用无油环境设计,维护简单。DAP 系列是我公司产品系列中最小型的膜片泵,50Hz 时的泵速每分钟从6L 到12L。

规格参数

排期速度单位

压力单位

项目 单位 50Hz 60Hz
实际抽速 L/min 12 14
极限压力 Pa 24.0×103
kPa -77.3 #1
电机 W 10
重量 kg 1.9
进出气管道直径 mm Rc 1/8
环境温度 ℃ 0～40
尺寸 mm 91(W) × 163(L) × 100.6(H)
RoHS对应 ●

#1: 表压
不包括吸气软管口,排气软管口.

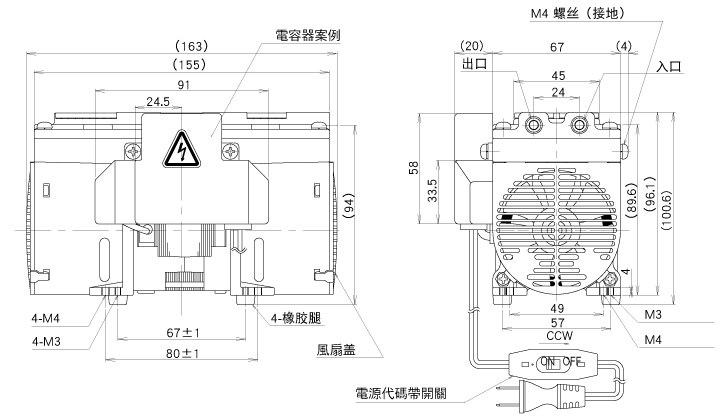

外形图

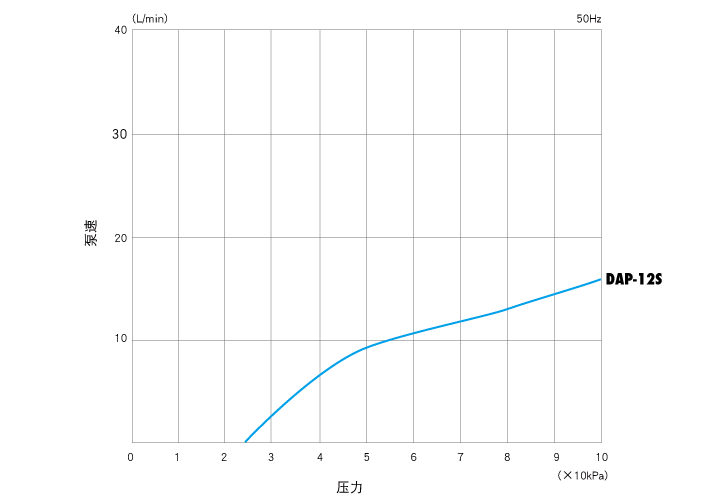

泵速曲线

特别说明

  • 如果泵在负载运行期间停止,然后再立即重新启动,则可能无法重新启动。 在这种情况下,需使泵内部恢复到大气压状态。
  • 请勿吸入腐蚀性气体,有机溶剂,液体或可凝性气体(例如水蒸气)。 另外,请确保异物,灰尘等不进入泵内
  • 此泵,由于底盘组件,M3螺钉和M4螺钉的位置尺寸在公差范围内会有变化。此泵安装在设备上时,请在安装孔上打长孔
  • 如果泵在接近大气压的条件下长时间运行,泵可能会在短时间内发生故障。

可选零件

No. 分类名称 系列 名称
1 メンテナンスキット 保养包系列 保养包(DAP-6D/12S用)
2 吸气管 吸气软管口 吸气软管口 (直径9×Rc1/8)
3 防震橡胶 防震橡胶 防震橡胶(ME-12cut)
