膜片干式真空泵

DTC系列

DTC-60

概要

通过橡胶薄膜(膜片)的往复运动而排气的真空泵。 结构简单,易于操作。 DTC系列是高耐腐型。

特点及使用时的注意事项

  • 所有接触气体的部件全部采用PTFE 与FPM 材料。
  • 适合吸排有腐蚀性或有机溶剂气体。
  • 高真空至1000Pa。
  • 小型。

规格参数

排期速度单位

压力单位

项目 单位 50Hz 60Hz
实际抽速 L/min 60 70
极限压力 Pa 1.0×103
kPa -100.3 #1
电机 W 200
重量 kg 18
进出气管道直径 mm O.D.φ14×I.D.φ9 (G 3/8)
环境温度 ℃ 0～40
尺寸 mm 158(W) × 340(L) × 242(H)
RoHS对应 ●

#1: 表压

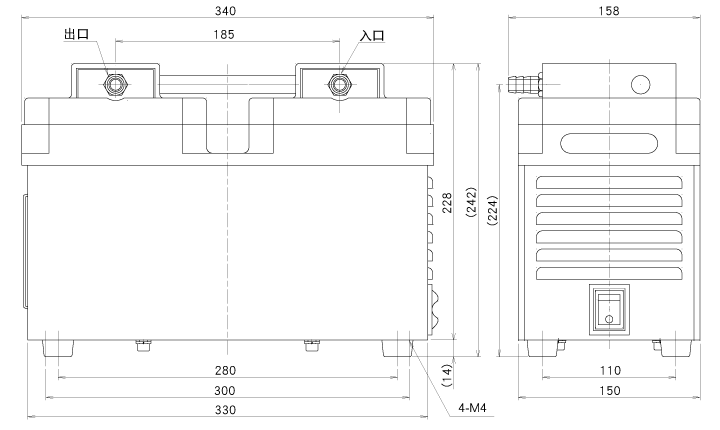

外形图

泵速曲线

特别说明

  • 如果泵在负载运行期间停止,然后再立即重新启动,则可能无法重新启动。 在这种情况下,需使泵内部恢复到大气压状态。
  • 确保没有异物或灰尘进入泵内。 如果吸入的气体中混入了水分,灰尘等,则必须将其清除。
  • 如果泵在接近大气压的条件下长时间运行,泵可能会在短时间内发生故障。

可选零件

No. 分类名称 系列 名称
1 メンテナンスキット 保养包系列 保养包(DTC-60用)
2 防震橡胶 防震橡胶 防震橡胶(ME-12)
